Выполнение комплекса работ «под ключ» по установке дизельной электростанции с установленной мощностью 1,8 МВт на ПС 110 кВ в пос. Перевоз Бодайбинского района.
Оборудование и услуги:
- Проектно-изыскательские работы
- Проектирование энергокомплекса
- Изготовление:
- АД 1800-Т6300-3РБК в контейнере - 1 шт.
- ЭД 100-Т400-1РП - 2 шт.
- РУВН - 6 кВ
- Контейнер хранения топлива КХТ 20 куб.м. - 1 шт.
- Строительство:
- Фундамент
- Электромонтажные работы
- Топливное хозяйство
- Благоустройство
- Монтажные работы
- Пусконаладочные работы
- Сдача энергокомплекса Ростехнадзору
- ЗИП на 60 мес.
Изготовление энергокомплекса "под ключ" состояло из 3 этапов:
Этап 1: разработка Проектно-сметной документации (ПСД), в том числе:
-
предпроектное обследование;
-
разработка основных технических решений (ОТР);
-
выполнение инженерных изысканий (ИИ);
-
разработка проектной документации (ПД);
-
разработка, согласование и получение негосударственной экспертизы (Э);
-
разработка и согласование рабочей и сметной документации (РД);
Этап 2: доставка оборудования, строительных конструкций и материалов, необходимых для проведения работ;
Этап 3: выполнение комплекса строительно-монтажных и пусконаладочных работ по возведению объекта «под ключ» в соответствии с Техническим заданием и утвержденной документацией.
1. ДЭС мощностью 1,8 МВт, напряжением 6,3 кВ предназначена для применения в качестве аварийного источника электроснабжения для резервирования ответственных потребителей 6,3 кВ поселка Перевоз. Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ1
Дизель-генератор ЭТРО мощностью 1800 кВт (2250 кВА) изготовлен на базе двигателя Mitsubishi S16R2-PTAW-C - 16-цилиндровый, V-образный, 4-тактный, с системой впрыска топлива "Common-Rail" (электронное управление впрыском) и генератора Leroy Somer LSA53.2VL8 с бесщеточной системой возбуждения на постоянных магнитах.

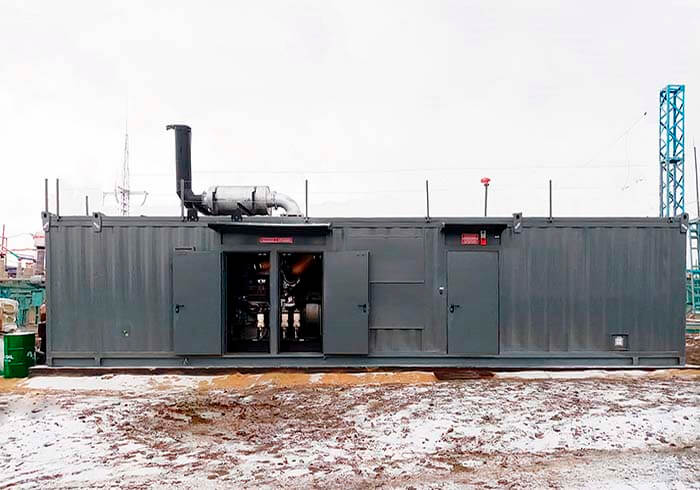

Электроагрегат установлен в утепленный блок-контейнер "Север". Контейнер выполнен из панелей типа "Сэндвич" и автоматизирован по 3 степени в соответствии с ГОСТ Р 54437-2013.
Система управления выполнена на базе контроллера ComAp NT, предусмотрены дистанционный мониторинг параметров и управление ДГУ.
Электроагрегат установлен в утепленный блок-контейнер "Север". Контейнер выполнен из панелей типа "Сэндвич" и автоматизирован по 3 степени в соответствии с ГОСТ Р 54437-2013.
Габаритные размеры контейнера (12000 х 3000 х 3000) мм допускают его перевозку автотранспортом без получения дополнительных разрешений.
Контейнер представляет собой цельнометаллическую конструкцию, заполненную стеновыми панелями типа "Сэндвич", исполнение: от минус 60 град. C до плюс 40 град.C. Контейнер разделен на 2 отсека: энергетический и машинный.
Контейнер оснащен всеми системами, необходимыми для обеспечения работы дизель-генератора.
Внутренние системы контейнера контролирует автоматическая система управления, которая следит за оптимальным микроклиматом контейнера и поддерживает дизельный двигатель в режиме "горячего пуска".
2. Мобильные ДГУ в количестве 2 шт мощностью по 100кВт, напряжением 400В, предназначены для применения в качестве аварийного источника электроснабжения для резервирования ответственных потребителей 0,4 кВ поселка Перевоз при повреждениях на ВЛ 6 кВ.
Дизель-генераторы ЭТРО мощностью 100 кВт (125 кВА) изготовлены на базе двигателя Cummins 6BTAA5,9-G2 - 6-цилиндровый, рядный, 4-тактный, и генератора с бесщеточной системой возбуждения на постоянных магнитах. Дизельные генераторы помещены в шумозащитный кожух и установлены на прицеп.
Система управления выполнена на базе контроллера ComAp AMF20, предусмотрены дистанционный мониторинг параметров и управление ДГУ.
В настоящее время первые два этапа выполнены полностью в соответствии с условиями договора. В ближайшее время ожидается окончание работ по 3 этапу.
